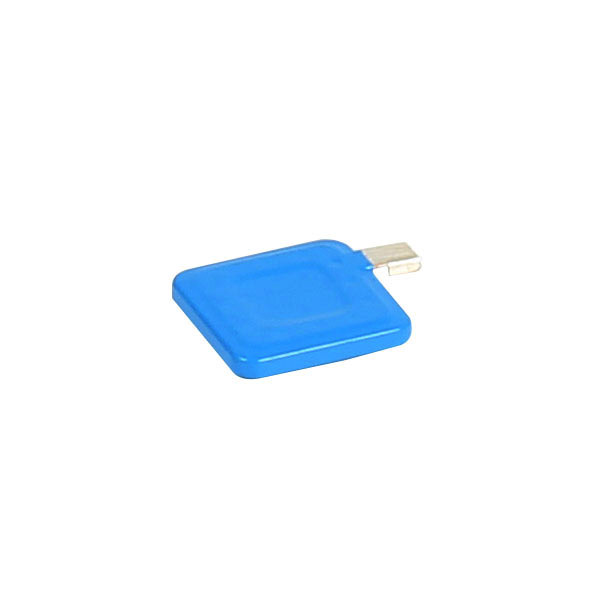

LX32D压敏电阻
产品执行标准
本产品符合标准:GB18802.1-2011  GB/T27746-2011
型号命名

典型外形

型号 含义
R1-2B R1:OBO型 2:电极型号 B:焊接片
R2-1B R2:盾型 1:电极型号 B:焊接片
XDL-3C XDL:西岱尔型 3:电极型号 C:包封片
A:MOV银片 B:焊接片 C:MOV包封片
电流额定值


名义等效直径(mm) 14 20 25 32 40 50
标准级(S)
标称放电电流In(kA) 2.5 4 6 10 20 25
最大放电电流Imax(kA) 5 8 12 20 40 60
宽波冲击电流ILP(A) 27 45 72 112 180 270
高压流级(H)
标称放电电流In(kA) 3 5 8 12.5 20 30
最大放电电流Imax(kA) 6 10 16 25 50 70
宽波冲击电流ILP(A) 34 57 90 140 225 335
特高压电流级(U)
标称放电电流In(kA) 4 6.5 10 16 26
最大放电电流Imax(kA) 8 13 20 32 65
宽波冲击电流ILP(A) 45 75 115 180 290
等级电流IcI(A) 50 100 150 200 300 450
+25℃ 下直流漏电流 Ild ≤ (uA) 15 20 25 35 40 40
+85℃ 下直流漏电流 Ild ≤ (uA) 30 30 40 40 40 60

详情请参照:低压系统中浪涌保护器(SPD)用压敏电阻器(MOV)技术规范

电压额定值
压敏电压Un(V)(U1mA) 最大连续电压(V) 限制电压(V)
交流Uc 直流Ucd 等级限制电压Ucic In下的限制电压Ucin
205 130 170 340 520
220 140 180 260 550
240 150 200 395 605
275 175 225 455 695
300 195 250 505 770
330 210 270 545 835
360 230 300 595 910
390 250 320 650 985
430 275 350 710 1090
470 300 385 775 1190
510 320 410 845 1290
560 350 450 930 1420
620 385 505 1025 1575
680 420 560 1120 1720
750 460 615 1240 1900
820 510 670 1355 2070
910 550 745 1500 2300
1000 625 825 1650 2530
1100 680 895 1815 2780
1200 750 1060 2000 3040
1300 810 1150 2160 3300
技术参数
型号 压敏电压Un(U1mA) 最大持续运行电压 标称放电电流(8/20us) 最大放电电流(8/20us) 最大限制电压UcIn
Uac Udc In Imax (In下的限制电压)
V V V kA kA V
LX32D301K 300 195 250 16 32 770
LX32D331K 330 210 270 16 32 835
LX32D361K 260 230 300 16 32 910
LX32D391K 390 250 320 16 32 985
LX32D431K 430 275 350 16 32 1090
LX32D471K 470 300 385 16 32 1190
LX32D511K 510 320 410 16 32 1290
LX32D561K 560 350 450 16 32 1420
LX32D621K 620 385 505 16 32 1575
LX32D681K 680 420 560 16 32 1720
LX32D751K 750 460 615 16 32 1900
LX32D821K 820 510 670 16 32 2070
LX32D911K 910 550 745 16 32 2300
LX32D102K 1000 625 825 16 32 2530
LX32D112K 1100 680 895 16 32 2780
LX32D122K 1200 750 1060 16 32 3040
LX32D132K 1300 815 1150 16 32 3290
